收到一個(gè)咨詢：沖壓不銹鋼模具容易粘料，要用什么模具鋼解決？
- 更新時(shí)間： 2025-09-02 22:21:56
有些生產(chǎn)部門，因?yàn)椴欢?，所以亂要求。

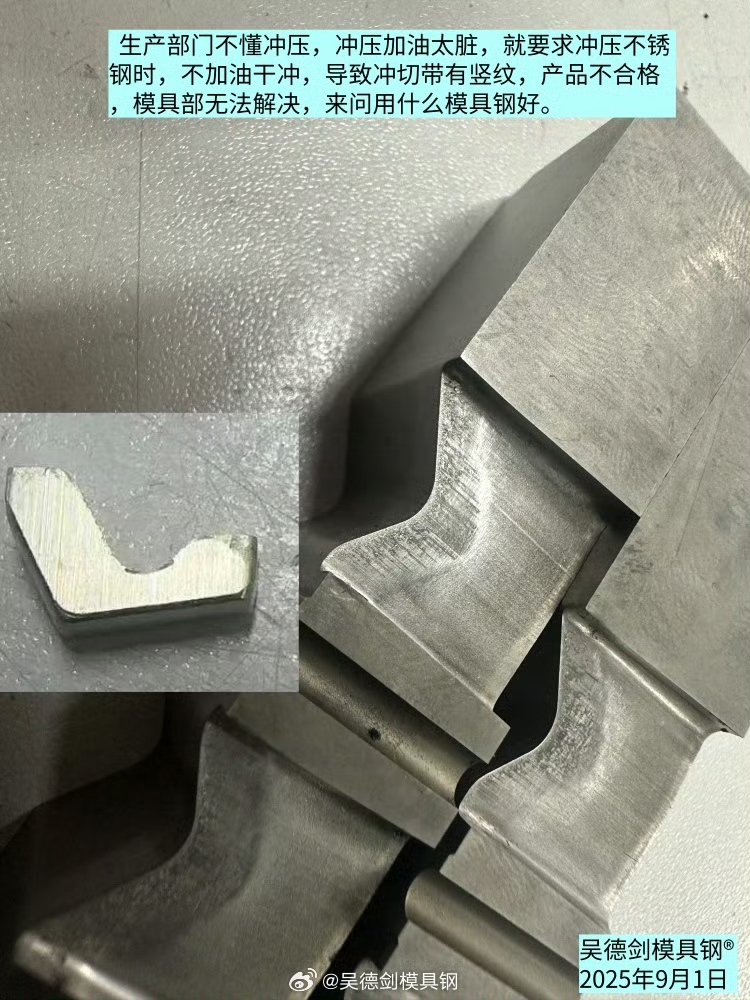

今早收到一個(gè)咨詢，沖壓不銹鋼，模具容易粘料，沖切帶有豎紋，問要用什么模具鋼解決？
被沖材是不銹鋼的板材或線材，已經(jīng)沖壓過的，要整型一下，現(xiàn)在在最后一道的整形工序，因?yàn)槟＞呷菀渍沉?，?dǎo)致沖切帶有豎紋，產(chǎn)品拉傷不合格。
模具材料一開始用DC53，SKD11，硬度HRC60，材料比較軟，做幾個(gè)產(chǎn)品就粘模了，產(chǎn)品就有豎紋了。后來改用ASP60，硬度非常好，但也是容易粘料，一般做一兩百個(gè)就粘，有時(shí)五六十個(gè)就粘；現(xiàn)在改用鎢鋼，效果都差不多。模具太容易粘料，修模太頻繁，生產(chǎn)搞不順，現(xiàn)在生產(chǎn)部門要求模具部必須解決，搞得他很為難。
看過他的用料，材料已經(jīng)非常好，但產(chǎn)品上確實(shí)有豎紋，模具也確實(shí)有粘料的情況。
進(jìn)一步細(xì)聊后得知，生產(chǎn)部門因?yàn)橄訔墰_壓加油太臟，所以沖壓過程中都不加油的，一直是干沖，所以老修模具，一直投訴他們模具部。
這豎紋和粘模，就是粘料的黏著磨損導(dǎo)致的，這點(diǎn)沒錯(cuò)。引起粘模的因素一般是模具鋼存在肉眼看不見的細(xì)微裂紋，模具被磨損后的光潔度太差，不加油的干沖。
你現(xiàn)在模具已經(jīng)用了ASP60，硬度HRC67-69，耐磨性應(yīng)該是非常好的，又是粉末冶煉的高速鋼，組織均勻性好的，沒有肉眼看不見的微觀細(xì)微裂紋的，應(yīng)該不會(huì)粘料的，最大的原因是不加油的干沖，導(dǎo)致零件發(fā)熱，由此出現(xiàn)粘料的黏著磨損。
因此，解決該模具粘料的最簡便方法是加點(diǎn)沖壓油，否則解決起來非常困擾，成本也極高。
了解你的模具工況，不是為了做你這產(chǎn)品，也不是為了了解你的生產(chǎn)秘密，而是為了了解你生產(chǎn)過程中的不合理，幫你找到問題的根源，有些模具問題，不是模具鋼造成的，是生產(chǎn)工藝不對造成的。
找到問題，問題已經(jīng)解決了一半，有些問題的解決辦法，沒有高科技，可難就難在怎么找問題。
#模具鋼大王吳德劍
